BVEM Vibroflot di alimentazione di fondo Cornice di pila camminante Tipo utilizzato per il miglioramento del terreno molle di argilla di fango

L'alimentazione Vibro-bottom è un'applicazione di estensione della tradizionale vibraflottazione per espandere la gamma applicabile della tecnologia di vibraflottazione.

A special vibroflotation method which can realize the filling material direct reaching at the real-time borehole bottom position of pile making through the feeding pipe attached to the vibroflotation equipment, e svolge la colonna di pietra o pilastro di sabbia di produzione.

Sviluppo della vibraflottazione di fondo:

1- Comprendere l'ambito applicabile della vibraflottazione,può essere utilizzato per il miglioramento del suolo fangoso, la costruzione offshore, la costruzione a secco e i progetti che richiedono un controllo accurato del diametro

2Secondo le condizioni, le attrezzature personalizzate possono essere realizzate per eseguire la costruzione in diverse situazioni.

3. L'intero processo di registrazione dei dati di costruzione e la costruzione automatica può essere realizzato

4- agevolare la riduzione degli sprechi di pietra e la realizzazione di costruzioni ambientali e verdi

5Si può realizzare il metodo secco, acqua e collegamento dell'aria e acqua.

6. Può realizzare la costruzione di colonne di pietra polverizzata

Tipo di telaio per piattaforma di alimentazione vibroflot

Profil strutturale

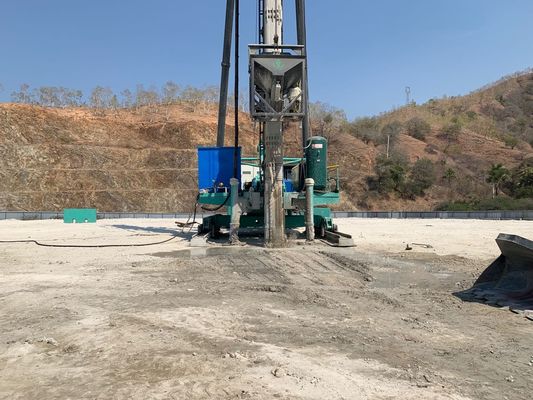

La struttura principale di un sistema di alimentazione vibroflot di fondo di tipo "camminante"

1. Vibratore BJZC-BFS-400-180 con doppia chiusura cavità di pressione d'aria progettato.

2. ZB200 pilastro camminante telaio di supporto ospite con colonna 38m

3Tracciante con becco.

4. L'intero processo di costruzione sistema di controllo automatico della qualità

Caratteristica

1. cavità a doppia serratura a pressione d'aria:

Come illustrato nella figura 2, il segnale di posizione della cavità di pressione del doppio blocco riflesso dal sensore per indicare che la porta della camera superiore e la porta della camera inferiore si aprono e si chiudono alternativamente;una certa pressione dell'aria è sempre mantenuta nella condotta di spazzatura per garantire la rapida caduta delle pietre.

Nella costruzione di aree offshore, può efficacemente evitare che l'acqua esterna scorra nella condotta o addirittura ritorni nella cavità.Questo sistema di attrezzature è ampiamente utilizzato in progetti con grande profondità di pila o sotto l'acqua progetti di colonne di pietra di vibrazione flottazione.

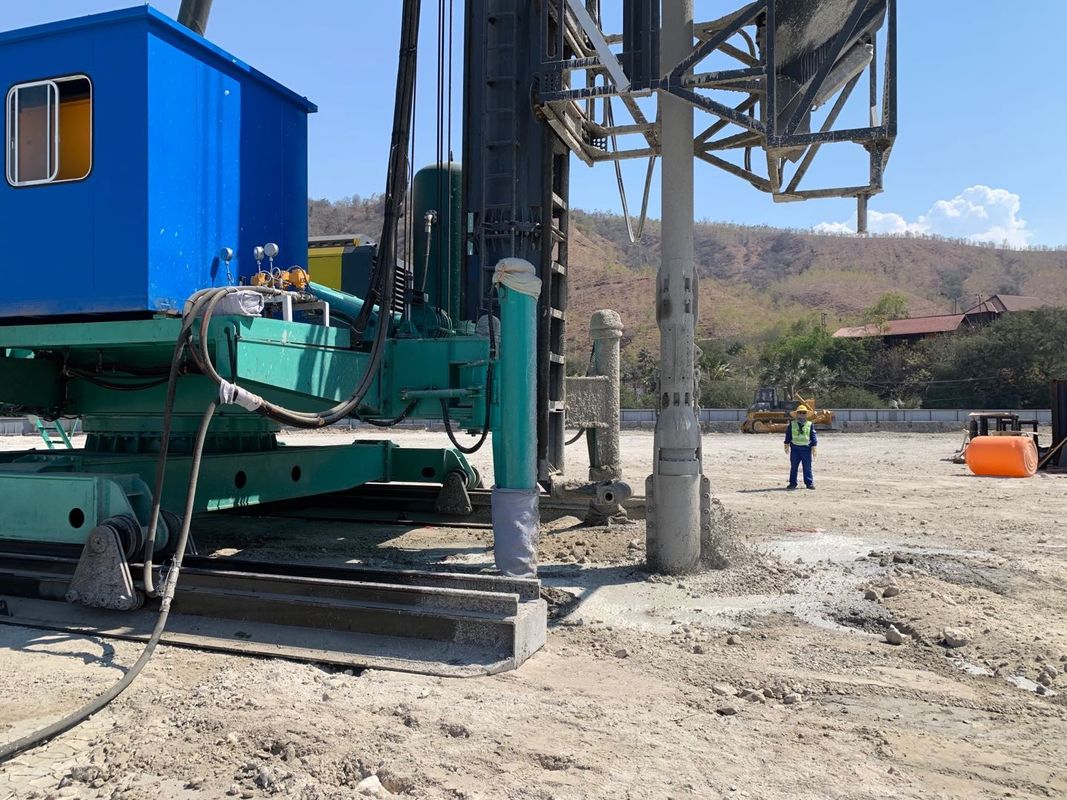

2- Cornice a gomma:

Il telaio di base non può solo muoversi e ruotare a 360 gradi con il vibratore, ma anche muovere tutte le attrezzature da costruzione (compressore d'aria, serbatoio di accumulo d'aria, generatore, armadietto di controllo, ecc.).) su una piattaforma nel suo insieme, in modo da realizzare un'impilazione di grande superficie per unità ed evitare il consumo di tempo di ciascuna attrezzatura ausiliaria di costruzione che si muove con la pila.può risparmiare tempo e costi e migliorare l'efficienza della costruzione.

3Tracciante con becco:

La capacità nominale del secchio di sollevamento è di 1,2 m3 e la pendenza interna è maggiore dell'angolo di riposo della pietra per garantire un riempimento regolare del materiale.La porta materiale controllata da cilindro d'aria può realizzare l'apertura sequenziale di porta tramonto e di sfioramento di cascata.

È attaccato al binario e scivola su e giù sotto l'azione di una corda di filo di acciaio di sollevamento di verricello ausiliario, rendendo l'intero processo di alimentazione e trasporto più stabile, conveniente ed efficiente.

4- Sistema automatico di gestione della registrazione dei dati di costruzione:

Può realizzare la funzione di controllo remoto di più attrezzature come il vibratore di avvio e di arresto, impostazione dei parametri di qualità di pila, alimentazione e valvole.vari parametri di costruzione, compresa la quantità di riempimento saranno registrati in tempo reale per realizzare l'intero processo di monitoraggio, controllare il processo di costruzione e garantire una costruzione accurata.

Applicazione ed efficienza della costruzione

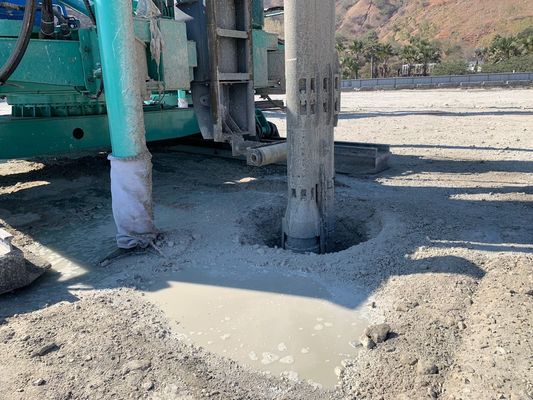

Il prodotto è stato applicato con successo alla costruzione del terreno del progetto di costruzione della vibraflottazione di imballaggio di fondo del nuovo terminal container di Tiba Bay, Timor Est.Il numero totale di cumuli di ghiaia è di circa 37000. Il range di profondità del mucchio è di 15 ~ 21 m, il tempo medio di realizzazione di buchi è di 15 ~ 25 min, il tempo di crittografia è di 30 ~ 35 min, il tempo di lavoro dell'intero mucchio è di 50 ~ 70 min,e il valore massimo di penetrazione SPT è superiore a 50 colpi.

Fabbricante di sistemi di vibraflottazione di alimentazione inferiore - Beijing Vibroflotation Engineering Machinery Co.,Ltd (BVEM)

1.Dieci anni di ricerca e sviluppo sul sistema di alimentazione di fondo, primo set completo di fornitore di vibroflot di alimentazione di fondo che può rappresentare il livello avanzato in Cina

2- Capo-editore dello standard di fabbricazione di vibroflot elettrici cinesi

3Ricercatore e sviluppatore di controllo e gestione della qualità dell'intero processo di vibraflottazione

4. Cina Progetto delle Tre Gorge,Ponte Hong Kong-Zhuhai-Macao e decine di altri grandi progetti nazionali partecipanti e scoperte tecniche
